Micropieux

Tubes Micropieux

CARACTERISTIQUES DES PRINCIPAUX TUBES MICROPIEUX

Nous disposons d’une très large gamme de tubes aux caractéristiques mécaniques adaptées à vos besoins.

Pour l’assemblage de ces tubes , plusieurs solutions vous sont proposées. En effet, selon l’application finale de nos produits, l’ assemblage par filetage ou par emboîtement couvre l’ensemble des différentes techniques dans le domaine des fondations spéciales . Nos produits s’adaptent à votre demande et ce, quelque soit les techniques de formes ou de traitement souhaités.

Tubes Micropieux à visser

Gamme principale des tubes micropieux

  • Filetage carré
  • pas de 5.08 mm
  • pas de 6.35 mm
  • pas de 8.00 mm
  • pas de 8.46 mm (3 filets au pouce)
  • Filetage pas rond
  • de 10.00 mm (NF E 03.003)
Filetage carré

  • Filetage pas gaz BSPT conique
  • (ISO 7 - NF EN 10226, remplace NF E 03-004)
  • Filetage pas gaz BSPT cylindrique
  • (ISO 228 - NF EN ISO 228, remplace NF E 03-005
  • Filetage type Butress
Filetage carré

  • Filetages pétrolier STC-LTC
  • (NF EN ISO 10424-2)
  • Tous filetages spéciaux
  • sur consultation
Filetage carré

Filetage

Usinage à façon

Acier de nuance N80 neuf ou Réemploi Autres matières S355, P110 sur demande Usinage de filetages à droite ou à gauche jusqu’au ø 406mm

Tubes micropieux Type III et IV

Tubes d’injection type III globale et unitaire (I.G.U), ou type IV répétitive et sélective (I.R.S).
Type de filetage à préciser : Gaz ou Carré

TUBES EN ACIER À PASTILLES D'INJECTION NORME 49145 (TYPE III)

Tubes de toutes dimensions sur demande, destinés à l’injection globale et unitaire équipés de pastilles spécifiques insérées dans les tubes. Quantité au mètre et entraxe à définir en fonction de vos besoins ( pression d’injection 15 à 20 bars ).

TUBES À MANCHETTES EPDM MULTICOUCHES EN ACIER NORME 49145 (TYPE IV):

Pression d’injection 2 à 4 bars, tous diamètres et longueurs sur demande.

Dimensions des tubes à manchettes pour tirants :

Extérieur du tube
en mm
42.4
48.3
60.3
76.0
88.9
101.6
114.3
Epaisseur du tube
en mm
2.9 2.9 3.2 3.2
3.2 3.6
3.6

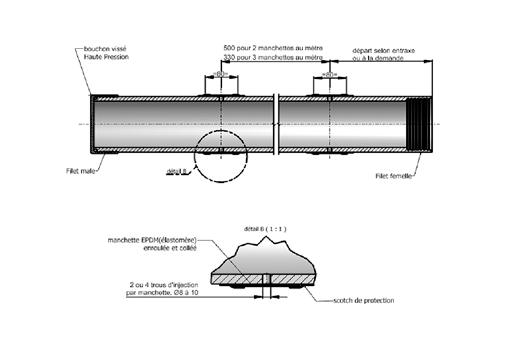

Principe d'un tube à manchette sans protection métallique :

tube à manchette

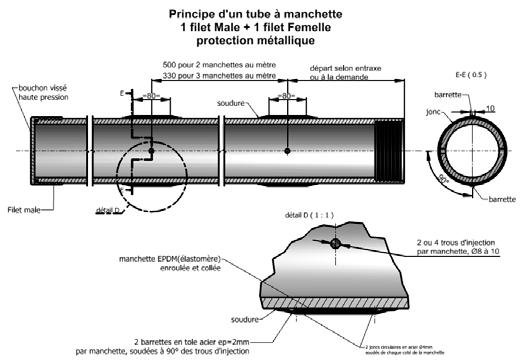

Principe d'un tube à manchette avec protection métallique :

tube à manchette

Tubes micropieux à emboiter

Pour répondre à certaines applications, nous proposons également des tubes lisses assemblés par manchons femelles cylindriques ou coniques usinés dans nos ateliers.

Tubes et profilés acier

Dans le but d’apporter à nos clients les moyens de mener à bien leurs projets avec le minimum d’intervenants, SOTOMET vous propose tous types de tubes acier ou profilés de construction métaliques de toutes longueurs et dimensions.

Tubes d'auscultation (norme NF P 94-160- 1)

Stock permanent important réduisant nos délais de livraison Bouchons en PVC à visser ou en Polyéthylène à clipser intérieur ou extérieur.

Nous proposons 2 solutions d’équipement pour ce matériel dédié aux contrôles par ultrasons des fondations :

Tubes lisses tulipés

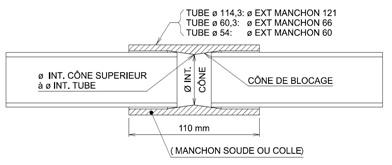

Tubes « sans chutes » assemblés par manchons lisses coniques à coller ou à souder, permettant une étanchéité parfaite et une mise en oeuvre rapide et efficace.

Manchon soudé
Ø Éxtérieur du tube
en mm
Épaisseur du tube
en mm
Matière Longueur des tubes
en ml
Conditionnement
54.0 1.5 S235 JRH ST EN 10219 6-12 fardeaux de 90 tubes
60.3 3.0 S235 JRH ST EN 10219 6-12 fardeaux 60 tubes
114.3 2.0 S235 JRH ST EN 10219 6-12 fardeaux de 21 tubes

TUBES À VISSER 2 FILETS MALES CONIQUES + 1 MANCHON FILETÉ FEMELLE TYPE GAZ :
(BSPT suivant NF E 03-004)

tube à visser + manchon
Ø Éxtérieur du tube en mm
Épaisseur du tube en mm
Matière Longueur des tubes en ml
Conditionnement Poids par fardeau
60.3 3.0 S235 JRH ST EN 10219 6 fardeaux de 50 tubes 1025 Kgs
60.3 3.0 S235 JRH ST EN 10219 12 fardeaux de 50 tubes 2050 Kgs
114.3 3.6 S235 JRH ST EN 10219 6 fardeaux de 20 tubes 1325 Kgs
114.3 3.6 S235 JRH ST EN 10219 12 fardeaux de 20 tubes 2650 Kgs
